Sonic SLF-100: มิเตอร์วัดอัตราไหลของเหลวในท่อเล็กชนิดแคลมป์

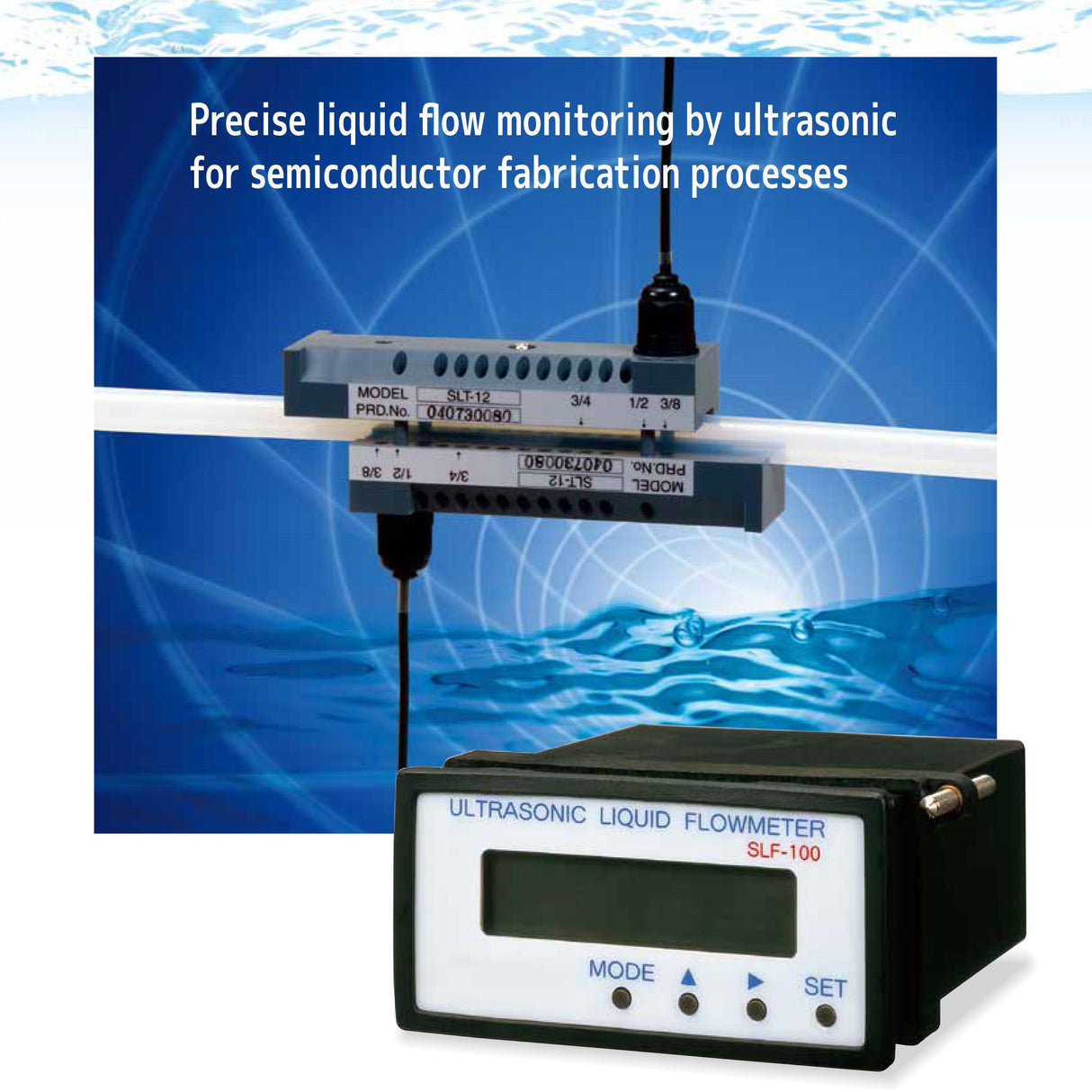

หากท่านกำลังมองหาเครื่องวัดปริมาณของเหลวไหลในท่อเล็กๆ ที่แม่นยำแม้ในอัตราการไหลต่ำโดยไม่ต้องตัดต่อท่อแล้วละก็ Sonic แห่งประเทศญี่ปุ่นมี Flowmeter ให้เลือกใช้อย่างจุใจ อย่างเช่น SLF100 นี้ เหมาะสำหรับอัตราไหลเฉลี่ย 1 เมตร/วินาที ลงมา โดยระบบอ่านประกอบด้วยอุปกรณ์ 2 ชิ้น คือ มิเตอร์รุ่น SLF-100 และแคลมป์เซนเซอร์แบบอัลตร้าโซนิค SLT-xx อีกชุดหนึ่ง เชื่อมต่อกันด้วยสายเคเบิ้ล (ปกติยาว 5 เมตร และขยายได้สูงสุด 10 เมตร) ที่รองรับขนาดท่อเส้นผ่าศูนย์กลางภายนอกตั้งแต่ 3/8, ¾, ½ และ 1 นิ้ว โดยไม่ต้องต่อขวางท่อใดๆ เลย

มิเตอร์สามารถวัดอัตราไหลได้ในช่วง 0.1 ลิตร/นาที ในท่อขนาด ½ นิ้วลงไป จนถึง 230 ลิตร/นาที ในท่อขนาด 1 นิ้ว การแสดงผลเป็นตัวเลขบนจอแบบติดในตู้ควบคุมและส่งสัญญาณ 4-20mA, Pulse output สามารถตั้งค่า Alarm ได้พร้อมทั้งมี Digital Alarm output ด้วย

การติดตั้งในตู้คอนโทรลทำได้ง่ายดายเพราะเป็นมิเตอร์อุตสาหกรรม ใช้ไฟ DC 12-30V ได้จาก Din rail power supply ทั่วไป การซ่อมบำรุงต่ำ ทนทาน แม่นยำ เชื่อถือได้ตามสไตล์ Made in Japan แท้ๆ

คุณลักษณะ

• ชนิดแคลมป์อ่อน
• ชวงความสามารถการวัดค่าที่กว้าง
• การใช้กําลังไฟต่ำ
• การออกแบบกะทัดรัด

ข้อกําหนดเฉพาะ

ตัวแปลง

วิธีการวัดค่า: วิธีวัดเวลาส่งผ่านอัลตร้าโซนิก

เงื่อนไขสภาพแวดล้อม: อุณหภูมิ: -10~50°C

ฟังก์ชันการแสดงผล: หน้าจอ LCD (16 ตัวอักษร x 2 แถว) อัตราการไหลชั่วขณะหรืออัตราการไหลรวม

เมนูการกําหนดค่า: ช่วงการวัดค่า หน่วยการวัดค่า ฯลฯ

ความแม่นยํา:

• +2%RD (อัตราเร็วการไหล 1~10 ม./วินาที)
• +2 ซม./วินาที (อัตราเร็วการไหลน้อยกว่า 1 ม./วินาที)

เอาต์พุต:

• แอนะล็อก (DC 4~20mA, ความตhานทานโหลด: น้อยกว่า 450Ω)
• พัลส์ (มาตรฐาน Open collector 30V, 0.25A)
• สัญญาณเตือน (มาตรฐาน Open collector 30V, 0.25A

พาวเวอร์ซัพพลาย: DC12~30V

การใช้กําลังไฟ: น้อยกว่า 2.5VA

นํ้าหนัก: ประมาณ330g

เซนเซอร์

รุ่น: SLT-12, SLT-14, STL-15

โครงสร้าง: ชนิดแคลมป์ ออน

วัสดุ: PVC, PTFE

ของเหลวที่ใช้ได้: นํ้าปราศจากไอออน, สารละลายเคมี

ท่อที่ใช้ได้: เส้นผ่านศูนย์กลางตามข้อกําหนด

• SLT-12: 3/4 นิ้ว (ภายใน 15.88, ภายนอก 19.05), 1/2 นิ้ว (ภายใน 9.53, ภายนอก 12.70), 3/8 นิ้ว (ภายใน 6.35, ภายนอก 9.53)
• SLT-14: 3/4 นิ้ว (ภายใน 15.88, ภายนอก 19.05), 1/2 นิ้ว (ภายใน 9.53, ภายนอก 12.70)
• SLT-15: 1 นิ้ว (ภายใน 22.23, ภายนอก 25.4), 3/4 นิ้ว (ภายใน 15.88, ภายนอก 19.05)

วัสดุ: PFA

เงื่อนไขสิ่งแวดล้อมของการไหล: อุณหภูมิ: 10~60°C (SLT-12), 10~70°C (SLT-14), 10~50°C (SLT-15)

สายเคเบิ้ล: 5 ม. (สูงสุด 10 ม.)

ช่วงการวัดค่า: 0.5~230 ล./นาที (1 นิ้ว), 0.2~120 ล./นาที (3/4 นิ้ว), 0.1~40 ล./นาที (1/2 นิ้ว), 0.1~20 ล./นาที (3/8 นิ่ว)

นํ้าหนัก: STL-12 ประมาณ 450 ก., STL-14 ประมาณ 350 ก., STL-15 ประมาณ 360 ก.
