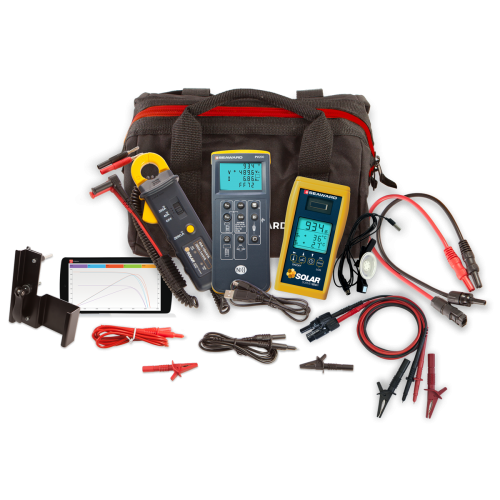

Seaward PV200 Solar Complete Kit: เครื่องทดสอบระบบโซลาร์

เครื่องทดสอบงานติดตั้งและซ่อมบำรุงและวิเคราะห์ประสิทธิภาพระบบแปลงพลังงานแสงอาทิตย์

ทดสอบระบบแปลงพลังงานแสงอาทิตย์ โซลาร์รูฟท็อป หรือระบบโซลาร์บนหลังคา โซลาร์ฟาร์ม ด้านความปลอดภัยตามมาตรฐาน IEC62446 ตรวจวัดกราฟของ PV Array หรือตรวจสอบประสิทธิภาพในการแปลงพลังงานเพื่อให้ได้ประสิทธิภาพสูงสุด (I-V Curve Tracer) ตามมาตรฐาน IEC61829

ระบบแปลงพลังงานแสงอาทิตย์ ที่มีชื่อเรียกดังต่างๆ เช่น โซลาร์เซลล์ โซลาร์รูฟท็อป โซลาร์ฟาร์ม หลังคาผลิตไฟฟ้า ระบบโซลาร์เซลล์ ระบบโซลาร์บนหลังคา สถานีไฟฟ้าพลังงานแสงอาทิตย์ จำเป็นต้องได้รับการตรวจสอบในระหว่างทำการติดตั้ง การตรวจสอบเพื่อรับรองระบบแปลงพลังงานแสงอาทิตย์ (Solar Installation and Commissioning Solar System) ทั้งแบบที่ติดตั้งบนหลังคาที่เรียกว่า “โซลาร์รูฟท็อป (Solar Rooftop)” และแบบที่ติดตั้งในฟาร์มขนาดใหญ่ที่เรียกว่า “โซลาร์ฟาร์ม (Solar Farm)” เพื่อความปลอดภัย (Safety) และได้ประสิทธิภาพ (Efficiency)

นอกจากนี้ระบบแปลงพลังงานแสงอาทิตย์ (Solar System) จำเป็นต้องได้รับการตรวจสอบและซ่อมบำรุงระบบโซลาร์ (Maintenance) อย่างต่อเนื่องเพื่อรักษาระดับความปลอดภัย ป้องกันความเสียหายจากฟ้าผ่า ไฟไหม้และประสิทธิภาพให้อยู่ในระดับที่ปลอดภัยและน่าพอใจอย่างต่อเนื่อง

• Seaward PV200 ทำงานในภาคสนามได้รวดเร็ว ไม่ยุ่งยาก ไม่ซับซ้อน เพียงกดปุ่มเดียว “AUTO” ทุกอย่างดำเนินไปอัตโนมัติ (Test and Save)
• Seaward PV200 ทำงานทดสอบภายในระยะเวลาอันสั้นไม่เกิน 1 นาที เพียงกดปุ่มเดียวออโตทุกขั้นตอนและบันทึกผลในตัวเครื่องได้ 999 ชุด
• Seaward PV200 น้ำหนักเบามือเดียวก็ทำงานได้
• Seaward SOLAR 200R เครื่องวัดสิ่งแวดล้อมที่สามารถสื่อสารแบบไร้สาย หรือ Wireless SOLAR LINK ช่วยให้ทำงานภาคสนามได้สะดวกกว่าและมีอุปกรณ์ยึดกับแผงพร้อมใช้งาน

Seaward SOLAR 200R สามารถส่งข้อมูลให้ PV200 ผ่านการสื่อสารแบบไร้สาย หรือ Wireless SOLAR LINK ที่ช่วยลดความยุ่งยากเรื่องของความไม่สะดวกที่ต้องต่อสายวัดเมื่อทำงานภาคสนาม ค่าที่ส่งผ่านระบบไร้สายได้แก่

• ค่าความเข้มแสง (irradiance)
• ค่าอุณหภูมิบรรยากาศ (ambient temperature)
• ค่าอุณหภูมิไต้แผงโซลาร์เซลล์ (panel temperature)

ข้อมูลที่แสดงบน Solar 200R แต่ไม่ส่งให้ PV200

• ค่ามุมเอียงของแผงโซลาร์เซลล์ (Incline)
• ค่ามุมแสดงทิศทางของแผงโซลาร์เซลล์ (Compass)

ความสามารถของเครื่อง Seaward PV200

• ทดสอบระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ที่ติดตั้งบนหลังคา
• ทดสอบคุณภาพงานติดตั้งระบบแปลงพลังงานแสงอาทิตย์
• ทดสอบความปลอดภัยในงานติดตั้งระบบแปลงพลังงานแสงอาทิตย์
• ทดสอบประสิทธิภาพระบบแปลงพลังงานแสงอาทิตย์
• ทดสอบในงานซ่อมบำรุงตามข้อกำหนดตามมาตรฐาน IEC62446
• ตรวจสอบและรับรองระบบโซลาร์ให้เป็นไปตามข้อกำหนดตามมาตรฐาน ขณะทำการติดตั้งและส่งมอบ (Installation and Commissioning Solar System according to IEC62446, IEC60364, IEC61557
• ตรวจวัดกราฟของ PV Array หรือตรวจสอบประสิทธิภาพในการแปลงพลังงานเพื่อให้ได้ประสิทธิภาพสูงสุด (I-V Tracer) ตามมาตรฐาน IEC61829
• รองรับงานทดสอบในงานติดตั้งและซ่อมบำรุงตามมาตรฐาน IEC62446 และมาตรฐาน IEC61829

ความสามารถในการวัดของเครื่อง Seaward PV200

• ค่าความต่อเนื่องของการต่อลงดิน (Earth Continuity Range 0.01-199Ω) การต่อลงดินของโครงของ PV Module ตรวจสอบการต่อลงดินของแผงโซลาร์เซลล์ โครงส่วนที่เป็นโลหะ หรือค่าความต่อเนื่องของสายดิน หรือค่าความเชื่อมโยงของสายดิน หรือค่าความต้านทานระหว่างโซลาร์เซลล์ถึงหลักดิน
• ตรวจสอบความสมบูรณ์ของฉนวน (Insulation Range 0.1-20MΩ) ค่าความต้านทานของฉนวน ค่าความต้านทานที่อยู่ระหว่างสาย (+) และ (-) เทียบกับโครงแผง หรือกราวด์ (PE) หรือมีชื่อเรียกอื่นๆ เช่น ฉนวนไฟฟ้า ค่าฉนวนทางไฟฟ้า ค่าความเป็นฉนวน ค่าความต้านทานฉนวน
• วัดค่าแรงดันไฟฟ้า (4mm Probe, DC/AC voltage, 0-440 V AC/DC)
• วัดค่าแรงดันเปิดวงจร (Voltage Open Circuit) ขั้วแรงดันไฟฟ้า (Polarity) แรงดันไฟฟ้าของ PV String หรือ PV Array (Vo/c at PV test lead, Open circuit voltage, 0-1000VDC)
• วัดค่ากระแสลัดวงจรของ PV String (Is/c at PV test lead, Short circuit current, 0-15ADC)
• วัดกระแสไฟฟ้าทำงาน (DC current clamp, Operating current, 0-40A AC/DC)
• วัดค่ากำลังไฟฟ้าทำงาน (DC Power, 0-40kW)
• วัดค่าคุณลักษณะ I-V หรือวิเคราะห์ประสิทธิภาพของแผงโซลาร์ตามมาตรฐาน IEC61829 (I-V Curve Tracer)

โปรแกรม Solar Cert. ของ Seaward PV200

• มีโปรแกรม SolarCerelement ที่มี Form สำหรับการทำรายงานได้สะดวกมากยิ่งขึ้น
• Seaward PV200 มีโปรแกรม SolarCert Element ที่มี data base ของแผงช่วยให้การวิเคราะห์ข้อมูลในโปรแกรมสะดวกมากยิ่งขึ้น

Seaward PV200 มีแอปลิเคชั่น PV-Mobile

• ด้วยเทคโนโลยีของมือถือที่ทันสมัยและการสื่อสารแบบไร้พรมแดนทำให้เครื่องมีความสามารถมากกว่าเครื่องวัดแบบเก่า เพิ่มความสามารถในการทำงานในภาคสนาม สามารถดาวน์โหลดและส่งข้อมูล รายงาน วิเคราะห์ แชร์ข้อมูล ได้ในทุกสถานที่ สะดวก รวดเร็ว ทันใจ
• Seaward PV200 ตัวเครื่องสามารถแสดงค่าที่วัดได้อย่างชัดเจนแม้อยู่กลางแดดจ้า สามารถวิเคราะห์ประสิทธิภาพของแผงโซลาร์เซลล์ หรือ I-V Curve tracer ตามมาตรฐาน IEC61829 ได้ง่ายๆ บนมือถือ หรือ PDA พร้อม App PV Mobile
• Seaward PV200 และแอปลิเคชั่น PV-Mobile บนมือถือ หรือ PDA ที่มี NFC (Near Field Communication) สามารถวิเคราะห์ประสิทธิภาพของระบบแปลงพลังงานได้ง่ายๆ เพื่อการรายงานที่รวดเร็วและทันใจ

เพียงแค่แตะมือถือกับเครื่อง PV200 หรือ PDA กับเครื่อง Seaward PV200 การถ่ายโอนข้อมูลดำเนินการทันทีและการแสดงผลบนจอ PDA การแสดงผลแบบจอสีที่มี

• ขนาดใหญ่กว่า คมชัดกว่า ไม่หวั่นแม้อยู่ท่ามกลางแสงแดดจ้าและสามารถส่งข้อมูลผ่านมือถือ หรืออีเมลล์ได้ทันที
• สามารถวิเคราะห์การเปลี่ยนแปลง หรือขยายกราฟได้ดีกว่า
• สามารถเลือกจุดบนกราฟมาวิเคราะห์ให้ละเอียดได้ดีกว่า
• สามารถส่งข้อมูลกลับไปสำนักงานได้ทันที
• แสดง I-V Curve, Power Curve แบบเส้นกราฟแยกสีชัดเจนกว่าเครื่องวัดแบบดั้งเดิมที่แสดงเป็นส้นสีดำ
• กราฟคมชัดแม้อยู่ภาคสนามท่ามกลางแสงแดดจ้า
• สามารถวิเคราะห์ข้อมูลได้แม้ไม่มีคอมพิวเตอร์ในภาคสนาม

1. หน้าต่างของ PV Mobile บนมือถือ หรือ PDA สามารถถ่ายรูปและระบุตำแหน่งบนแผนที่ได้
2. หน้าต่าง “Measurement” ของ PV Mobile บนมือถือ หรือ PDA
3. ตั้งค่าข้อมูลพื้นฐานในระดับแผง หรือสตริง
4. หน้าต่าง “Curve” และ “Zoom” ของ PV Mobile บนมือถือ หรือ PDA
5. รูปกราฟ I-V Curve ที่ปกติ
6. รูปกราฟ I-V Curve ที่ผิดปกติ
7. รูปการส่งรายงาน “PDF REPORT” ที่มุมบนด้านขวามือ สามารถส่งผ่าน email, LINE Keep, Bluetooth, Save, etc., ทำให้ Seaward PV200 สามารถดาวน์โหลดและส่งข้อมูล รายงาน วิเคราะห์ แชร์ข้อมูล ได้ในทุกสถานที่ สะดวก รวดเร็ว ทันใจ
