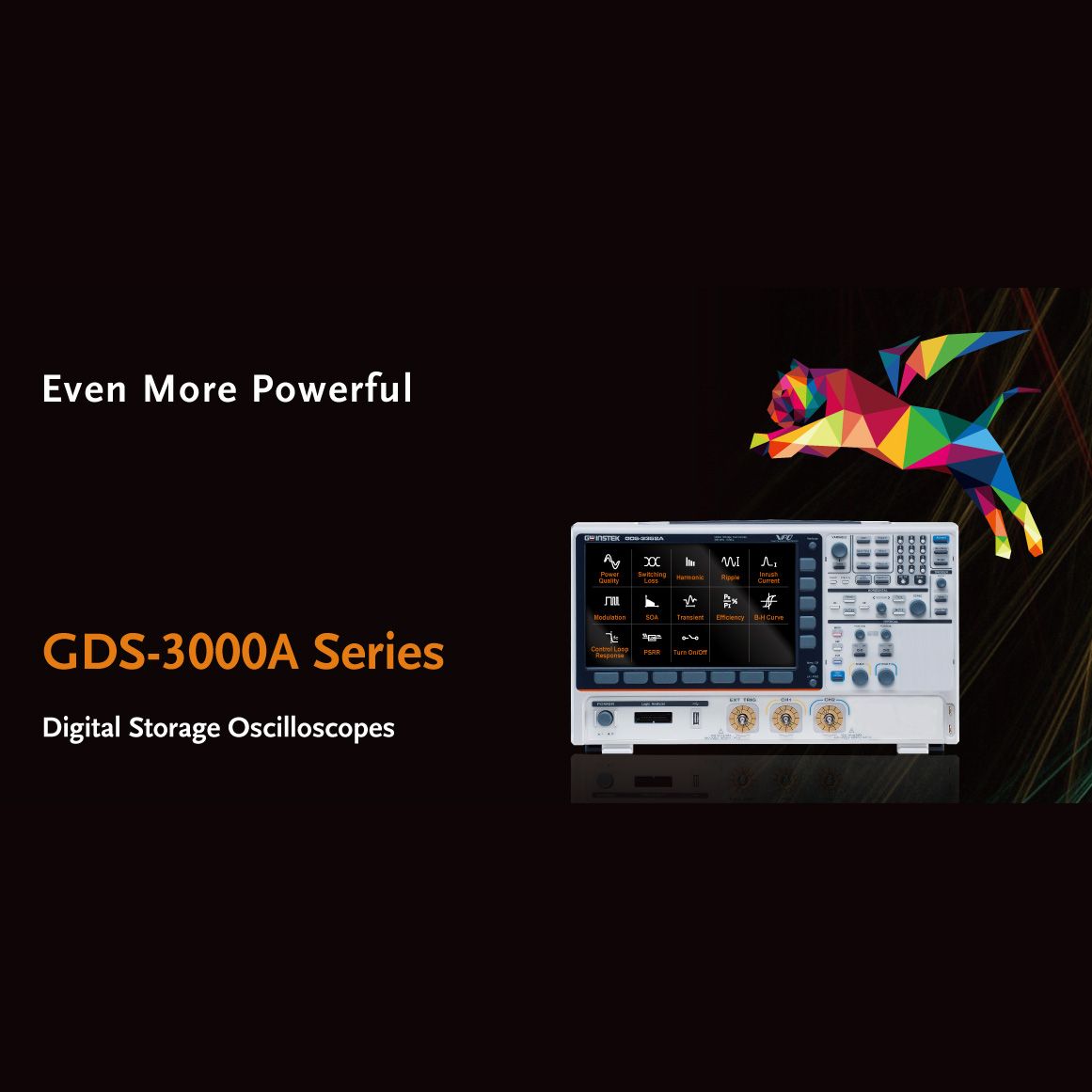

GW Instek GDS-3000A Series: ดิจิตอลออสซิลโลสโคปรุ่นเรือธง ที่มาพร้อมสเปกตรัมอะนาไลเซอร์ และเครื่องกำหนดสัญญาณมาตรฐาน ในเครื่องเดียว

GW Instek, ผู้นำเครื่องมือวัดและทดสอบรายใหญ่ของไต้หวัน เปิดตัวผลิตภัณฑ์เรือธงใหม่ คือ ดิจิตอลออสซิลโลสโคป สำหรับงานไฟฟ้า-อิเล็กทรอนิกส์ระดับมืออาชีพ GDS-3000A ซีรีย์ มีแบนด์วิดท์สูงสุดถึง 650MHz, Real-Time Sampling Rate 5GSa/s, และ Memory Length 200M ต่อช่องสัญญาณ มาพร้อมกับจอแสดงผลขนาดใหญ่ 10.2 นิ้ว ทำให้เห็นรายละเอียดปลีกย่อยได้อย่างครบถ้วน มาพร้อมกับฟังก์ชัน Spectrum Analyzer 2.5GHz แบบช่องสัญญาณคู่ ทำให้ผู้ใช้สามารถวัดและวิเคราะห์สัญญาณโดเมนสองความถี่ แบบแยกหน้าจอ ได้ในเวลาเดียวกัน นอกจากนี้ยังมีฟังก์ชัน Spectrogram ที่จะช่วยแสดงความแรงของสัญญาณ ความสัมพันธ์ของการกระจายค่าสเปกตรัมเมื่อเทียบกับเวลาได้อย่างง่ายดาย การวัดและการวิเคราะห์ที่ครบครันจะทำให้ประสิทธิภาพในการทำงานของวิศวกรมีประสิทธิภาพมากยิ่งขึ้น ซึ่งในซีรีย์นี้มีรุ่นย่อยด้วยกันถึง 4 รุ่น

1. GDS-3352A (Bandwidth 350MHz, 2Ch)
2. GDS-3354A (Bandwidth 350MHz, 4Ch)
3. GDS-3652A (Bandwidth 650MHz, 2Ch)
4. GDS-3654A (Bandwidth 650MHz, 4Ch)

จุดเด่นของ GDS-3000A Series

• มาพร้อมกับความถี่แบนด์วิดท์ 350/650MHz, 2 หรือ 4 ช่องสัญญาณ
• Real-Time Sampling Rate สูงถึง 5Gsa/s และ 2.5Gsa/s สำหรับการใช้งานแบบ Dual Ch.
• Memory Depth สูงถึง 200Mpts ต่อช่องสัญญาณ แยกกันอิสระ ไม่ลดความสามารถ
• Waveform Update Rate สูงถึง 200,000wfm/s
• หน้าจอขนาดใหญ่ 10.2” (800*480 TFT LCD)
• 490,000 Segment Memory ที่จะช่วยเพิ่มความสามารถในการค้นหารูปคลื่น และเพิ่มความยาวของการบันทึก
• มีฟังก์ชัน ย่อ/ขยาย , เล่น/หยุด รูปคลื่น เพื่อค้นหารูปคลื่นที่ผิดปกติได้
• สามารถแสดงผลของการวัดได้ถึง 38 ค่า ในโหมด All Measurement และสามารถจับมาแสดงที่หน้าจอหลักได้สูงสุด 8 ค่า
• ฟังก์ชันการอ่าน Serial Bus และ Decoding ที่ครบครัน (I C, SPI, UART, CAN, LIN)
• โหมดการวัด Spectrum Analyzer (DC 2.5GHz) และ 25MHz Arbitrary Waveform Generator
• (อุปกรณ์เสริม) โหมดการวัด Power Analysis และ 16Ch. Logis Analyzer
