เทคนิคการอ่านแบบ P&ID ให้เข้าใจได้อย่างรวดเร็ว
1. P&ID คืออะไร?
P&ID (Piping and Instrumentation Diagram) เป็นแผนภาพทางวิศวกรรมที่ใช้แสดง เส้นท่อ เครื่องจักร และเครื่องมือวัด ในกระบวนการผลิตของโรงงานอุตสาหกรรม ไม่ว่าจะเป็น โรงงานปิโตรเคมี โรงไฟฟ้า อุตสาหกรรมอาหารและยา หรือระบบผลิตต่างๆ
🔍 ทำไมต้องเรียนรู้การอ่านแบบ P&ID?
✅ ใช้ในการออกแบบและวางแผนระบบท่อในโรงงาน
✅ ช่วยให้ฝ่ายติดตั้งและก่อสร้างทำงานได้อย่างถูกต้อง
✅ ใช้สำหรับการซ่อมบำรุงและแก้ไขปัญหาในกระบวนการผลิต
✅ เป็นเครื่องมือสำคัญสำหรับวิศวกร ผู้ควบคุมกระบวนการ และฝ่ายซ่อมบำรุง
💡 P&ID เปรียบเสมือน "แผนที่" ของกระบวนการผลิต หากเข้าใจแบบนี้ได้ดี จะช่วยให้ทำงานในโรงงานอุตสาหกรรมได้ง่ายขึ้น!
2. เทคนิคการอ่านแบบ P&ID อย่างมีประสิทธิภาพ
2.1 Legend Sheet: จำสัญลักษณ์ไม่ได้? เปิดคู่มือช่วยได้!
🔹 Legend Sheet คือหน้าแรกของแบบ P&ID ซึ่งรวม สัญลักษณ์มาตรฐาน ที่ใช้ในเอกสาร เช่น
✅ เครื่องจักร (Pumps, Compressors, Heat Exchangers)
✅ วาล์ว (Control Valve, Check Valve, Ball Valve)

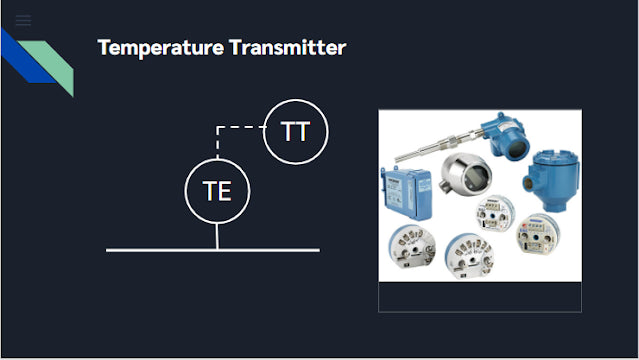

✅ เครื่องมือวัด (Temperature Sensor, Pressure Transmitter, Flow Meter)
✅ สัญญาณควบคุม (ไฟฟ้า, ลม, ไร้สาย)
📌 Tip: ฝึกอ่าน Legend Sheet ให้เข้าใจก่อนเริ่มอ่านแบบ P&ID เพื่อให้สามารถระบุอุปกรณ์และสัญลักษณ์ต่างๆ ได้ง่ายขึ้น
2.2 เส้นท่อใน P&ID: บอกอะไรได้มากกว่าที่คิด
🔹 เส้นท่อในแบบ P&ID ไม่ได้มีแค่เส้นเดียว แต่มี หลายขนาดและประเภท ซึ่งบ่งบอกถึงความสำคัญของเส้นท่อในกระบวนการผลิต
| ประเภทของเส้นท่อ | ความหมาย |
|---|---|
| เส้นหนา (Major Process Line) | เส้นทางหลักของกระบวนการผลิต |
| เส้นบาง (Minor Process Line) | เส้นทางรอง เช่น ระบบระบายอากาศ ระบบน้ำหล่อเย็น |
| เส้นประ (Utility Line) | เส้นทางสำหรับของไหลที่ไม่ใช่วัตถุดิบหลัก เช่น ลมอัด น้ำไอน้ำ |
📌 Tip: เริ่มอ่านจากเส้นหนาก่อน เพราะเป็นเส้นทางหลักของกระบวนการผลิต
2.3 ฝึกอ่านสัญลักษณ์บ่อยๆ จำได้เร็วขึ้น
🔹 แบบ P&ID ประกอบด้วยสัญลักษณ์จำนวนมาก ที่แสดงถึงเครื่องจักร วาล์ว และเครื่องมือวัด ซึ่งแต่ละสัญลักษณ์มีความหมายที่แตกต่างกัน
✅ วิธีจำสัญลักษณ์ให้ได้เร็วขึ้น:
- เริ่มจากอุปกรณ์ที่ใช้บ่อย เช่น วาล์วควบคุม (Control Valve), ปั๊ม (Pump), เครื่องมือวัด (Transmitter)
- ฝึกอ่าน P&ID ของระบบจริง ในโรงงาน เพื่อให้เห็นภาพการใช้งานจริง
- ทำ Flashcard บันทึกสัญลักษณ์ที่พบบ่อย พร้อมคำอธิบาย
📌 Tip: ฝึกอ่าน P&ID ทุกวัน จะช่วยให้จำสัญลักษณ์ได้อย่างแม่นยำ!
2.4 เข้าใจระบบสัญญาณควบคุมใน P&ID
🔹 เครื่องมือวัดในระบบอุตสาหกรรมส่งข้อมูลผ่าน สัญญาณควบคุม ซึ่งแสดงใน P&ID ด้วยรูปแบบเส้นต่างๆ เช่น
| ประเภทสัญญาณ | สัญลักษณ์ใน P&ID | การใช้งาน |
|---|---|---|
| สัญญาณไฟฟ้า (Electric Signal) | เส้นทึบพร้อมจุดที่ปลาย | ใช้ในระบบควบคุมอัตโนมัติ (PLC, DCS) |
| สัญญาณลม (Pneumatic Signal) | เส้นประ | ใช้ควบคุมวาล์วลมและอุปกรณ์นิวเมติกส์ |
| สัญญาณไร้สาย (Wireless Signal) | เส้นหยัก | ใช้ในระบบ IoT และ SCADA |
📌 Tip: การเข้าใจสัญญาณใน P&ID ช่วยให้รู้ว่าอุปกรณ์แต่ละตัวสื่อสารกันอย่างไร
3. สรุป: เทคนิคการอ่านแบบ P&ID ให้เข้าใจเร็วขึ้น
✅ ศึกษา Legend Sheet – เข้าใจสัญลักษณ์พื้นฐานของอุปกรณ์ต่างๆ
✅ วิเคราะห์เส้นท่อ – แยกแยะเส้นกระบวนการหลักและเส้นรอง
✅ ฝึกอ่านสัญลักษณ์เป็นประจำ – ช่วยให้จำได้แม่นยำขึ้น
✅ เข้าใจระบบสัญญาณควบคุม – รู้ว่าอุปกรณ์แต่ละตัวสื่อสารกันอย่างไร
💡 การอ่าน P&ID ไม่ใช่เรื่องยาก หากฝึกฝนบ่อยๆ คุณจะสามารถเข้าใจโครงสร้างของกระบวนการผลิตได้อย่างรวดเร็ว!
